一、RN1型戶內充石英砂熔斷器

RN1型充石英砂(sha)戶內高壓熔 斷器用于(yu)電(dian)力線(xian)(xian)路(lu)的(de)過載及短(duan)路(lu)保護，有較大的(de)開斷能(neng)力，故亦可(ke)用于(yu)保護電(dian)力系統分出的(de)支路(lu)，如城市的(de)供電(dian)線(xian)(xian)路(lu)、工礦企(qi)業、農業變電(dian)站的(de)饋電(dian)線(xian)(xian)路(lu)。

RN1型熔(rong)斷器是由上(shang)(shang)下支柱絕緣(yuan)子(zi)、觸座(zuo)、 熔(rong)絲(si)管和底(di)板等四部分組成，支柱絕緣(yuan)子(zi)安裝在底(di)板上(shang)(shang)，觸座(zuo)固(gu)定(ding)在支柱絕緣(yuan)子(zi)上(shang)(shang)，熔(rong)絲(si)管放(fang)在觸座(zuo)中(zhong)固(gu)定(ding)，熔(rong)絲(si)管管內熔(rong)絲(si)纏在有棱的芯子(zi)上(shang)(shang)，然后(hou)充填石英(ying)砂(sha)，兩端銅帽用端蓋壓緊(jin)，用錫(xi)焊牢，以保(bao)護密封。

當通過(guo)過(guo)載(zai)電(dian)(dian)流或短路電(dian)(dian)流時(shi)(shi)，熔(rong)絲立即熔(rong)斷(duan)，同時(shi)(shi)產生電(dian)(dian)弧(hu)(hu)，石英砂(sha)就立即把電(dian)(dian)弧(hu)(hu)熄滅。在熔(rong)絲熔(rong)斷(duan)時(shi)(shi)，彈(dan)簧的拉線也同時(shi)(shi)熔(rong)斷(duan)，并從彈(dan)管(guan) 內彈(dan)出，這(zhe)就指示(shi)熔(rong)斷(duan)器完成了(le)任務。

二、結構說明及外形尺寸

熔(rong)斷器(qi)由熔(rong)體(ti)管(guan)、瓷(ci)(ci)套(tao)(tao)、法(fa)蘭、棒形(xing)支(zhi)柱(zhu)絕(jue)(jue) 緣子(zi)和接(jie)線端(duan)帽等組成(cheng)。用壓裝的(de)方法(fa)將兩端(duan)的(de)接(jie)線端(duan)帽 和熔(rong)體(ti)管(guan)固定(ding)在瓷(ci)(ci)套(tao)(tao)內、然(ran)后(hou)用緊固法(fa)蘭把 瓷(ci)(ci)套(tao)(tao)固定(ding) 在棒形(xing)支(zhi)柱(zhu)絕(jue)(jue)緣子(zi)上(shang)，其結

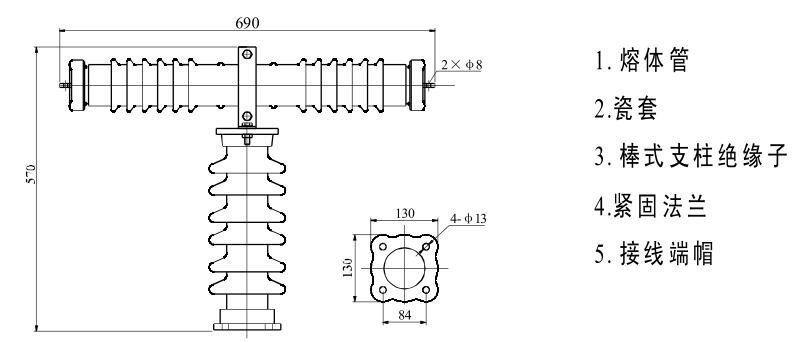

構說明和外形(xing)尺寸如圖所(suo)示。

熔(rong)(rong)體管采用(yong)含氧化(hua)硅較高的原料作(zuo)滅(mie)(mie)弧(hu)介(jie)質，應用(yong)小(xiao)直徑的金屬(shu)(shu)線(xian)做(zuo)熔(rong)(rong)絲。當過(guo)載電(dian)流或短(duan)路電(dian)流通過(guo)熔(rong)(rong)體管時，熔(rong)(rong)絲立即熔(rong)(rong)斷 ，電(dian)弧(hu)發生在幾條并(bing)聯的窄縫中，電(dian)弧(hu)中的金屬(shu)(shu)蒸汽滲入石英砂(sha)中，被強(qiang)烈游離，迅速 把電(dian)弧(hu)熄(xi)滅(mie)(mie)。所以，這(zhe)種熔(rong)(rong)斷器性(xing)能好，開斷容量(liang)大。

三、安裝使用

1.熔斷器允許(xu)水平或垂直安裝。

2.熔體管的數據與線路的 使(shi)用電壓和額定電流不符時，不得(de)接入線路使(shi)用。

3.熔體(ti)管(guan)熔斷后(hou)，用戶(hu)可自(zi) 行將接線帽(mao)拆開，更換(huan)同樣規 格(ge)和性能(neng)要(yao)求的熔體(ti)管(guan)。

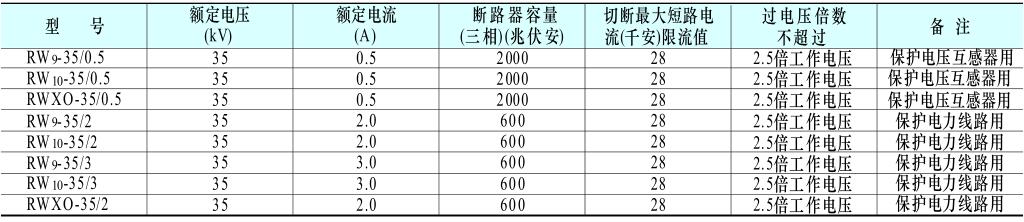

四、主要技術數據

高壓熔斷器

高壓(ya)熔斷器適(shi)用(yong)于輸(shu)電(dian)線路(lu)(lu)與電(dian)力變(bian)壓(ya)器 短路(lu)(lu)及過載保護(hu)，是保護(hu)電(dian)力設(she)備不受損害的最

簡單的一種電器。

高壓熔 斷器適用(yong)(yong)于海拔1000米以下，環境溫度不高于+40℃，不低于-40℃使用(yong)(yong)，不適用(yong)(yong)于有燃燒、爆炸危險、劇烈(lie)振動、擺(bai)動沖擊的(de)場所(suo)及(ji)重污區。
